HX4,HXF4氨水罐阻火呼吸阀

HX4、HXF4氨水罐阻火呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。

HX4、HXF4氨水罐阻火呼吸阀产品说明

HX4、HXF4氨水罐阻火呼吸阀是固定在储罐顶上的通风装置，用来维持储罐气压平衡，以保证罐内压力的正常状态，防止罐内超压或超真空室储罐遭受损坏，也可减少罐内液体挥发损耗。是储罐不可缺少的安全设施。

HX4、HXF4氨水罐阻火呼吸阀设计规范

据国家标准《石油化工企业设计防火规范》（GB50160-2010）之规定：甲、乙类液体的固定顶罐，应设阻火器和呼吸阀。而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需求。为了解决上述问题，我公司研制开发了HX型氨水罐阻火呼吸阀，该呼吸阀类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏小等优点。该产品有单呼阀，单吸阀，呼吸阀，各种结构形式均可与阻火器组合构造，也可配制所需的接管。
制造标准：GB5908-2010；SY7511-2010
法兰标准：HG20592-2009；
检验标准：SY/T0511-2010《石油储罐呼吸阀》；API2000

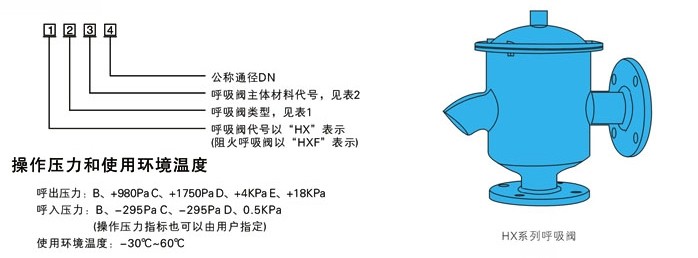

HX4、HXF4氨水罐阻火呼吸阀型号编制

型号编制

HX4、HXF4氨水罐阻火呼吸阀代号说明

代号类型代号类型
HX1带接管呼吸阀HXF1带接管阻火呼吸阀
HX2带双接管呼吸阀HXF2带双接管阻火呼吸阀
HX3带吸入接管呼吸阀HXF3带吸入接管阻火呼吸阀
HX4带呼出接管呼吸阀HXF4氨水罐阻火呼吸阀
HX5单呼阀HXF5阻火单呼阀
HX6单吸阀HXF6阻火单吸阀
HX7带接管呼出阀HXF7带接管阻火呼出阀
HX8带接管吸入阀HXF8带接管阻火吸入阀

HX4、HXF4氨水罐阻火呼吸阀零部件材料

代号主体材料阀盘/阀座密封材料
ⅠZG200-4000Cr19Ni9F4
ⅡZG0Cr18Ni9ZG0Cr18Ni9F4
ⅢZG0Cr18Ni9TiZG0Cr18Ni9TiF4
ⅣZG0Cr18Ni12Mo2TiZG0Cr18Ni12Mo2TiF4
ⅤZAlsi7MgZAlsi7MgF4

HX4、HXF4氨水罐阻火呼吸阀通气量表

代号规格mm5080100150200250
压力等级P通气量m3/h
A+355256090190340500
-295205075160280450
B+9803070100200380600
-295205075160280450
C+17654095140280500800
-295205075160280450
允许泄漏量m3/h≤0.04≤0.4

HX4、HXF4氨水罐阻火呼吸阀操作压力

等级ABCD
呼出压力+355Pa(36mmH2O)+980Pa(100mmH2O)+1765Pa(180mmH2O)由用户定
吸入压力-295Pa(30mmH2O)-295Pa(30mmH2O)-392Pa(40mmH2O)由用户定

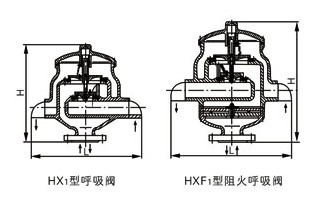

HX4、HXF4氨水罐阻火呼吸阀外形结构图

HX1带接管呼吸阀、HXF1带接管阻火呼吸阀外形结构图

HX4、HXF4氨水罐阻火呼吸阀主要外形尺寸


DN5080100150200250300400
H（HX1）280430430530630740820940
H（HXF1）3505005006007008209001020
L300450450650850100011001250

呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障
